■産品概述product overview

正弦波濾波器是在PWM變頻器驅動下，其開關頻率範圍在2-8kHz之間仍提供正弦波輸出電≤壓。在變頻器驅動應用中，這種濾波器可以消除電機絕緣失效問題并通過 消除與變頻器輸出波形相關的高dv/dt來減少電磁幹擾。改善電機(↔jī)的性能和壽命，延長變頻器輸出距離，最長可(kσě)達3KM。為保護電線電纜，使用正弦波濾波器可防止長引線驅動電機&(jī)的過電壓問題。在其他能源應用下，比如風力發電機(jī≤)，逆變器将電力通過升壓變壓器還原到實用的配電系統，這種濾波器<可以允許使用标準變壓器。滿載并在60Hz時給變壓器輸入的(de$)諧波電壓畸變是5%的話，那麽滿載時給電機輸入的諧波電 (diàn)壓畸變一般就是5%。

■産品應用product Applicatior

·将變頻器輸出的PWM波轉換成正弦波
·降低電機的渦流損耗以及電機噪聲
·減少輸出電繼上和電機中的脈沖電流♠，延長電機壽命
·可在變頻器與電機間使用更長的電纜聯線
·減小對外的輻射，在一定場合可以使用非屏蔽電纜，降低了對→(duì)現場布線的要求
·有效防止高dv/dt、過電壓、電機過熱和渦流損耗造€成的電機提前損壞

■技術規格Technical specifications

·工作電壓：220VAC-690VAC
·工作電流：15A-1500A
·工作頻率：50/60Hz.
·載波頻率：2K-8K
·絕綠等級：class F,H
·壓降：8%-12%
·電壓諧波畸變失真THD≤5%
·空載電流≤8%
·使用環境：-10---+45℃,額定值不會降低。最高可達+55℃,在45℃以上，每升高1℃,額定≠電流降低2%
·防護等級：IP00-IP22
·最大電流：1.5×額定電流，持續60S
·噪音：≤65dB
·溫升：≤75K
·抗電強度：鐵芯-繞組3000VAC/50Hz/5mA/10S無飛狐擊穿(工廠測試)
·絕緣電阻：1000VDC絕緣阻值≥100MO
·海拔高度不超過2000米
·運行環境溫度-25℃-+45℃,相對濕度不超過90%
·周圍無有害氣體，無易燃易爆物品
·周圍環境應有良好的通風條件，如裝在櫃內，應加‌裝通風設備

■執行标準Execution standards

·IEC289:1987 Reactor
·GB10229-88 Reactor
·JB9644-1999 Reactor used for semiconductor electricaldriving

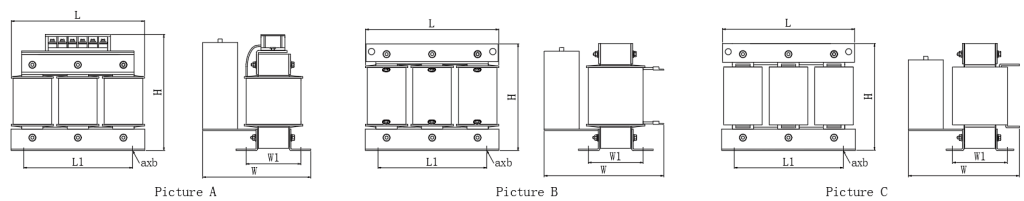

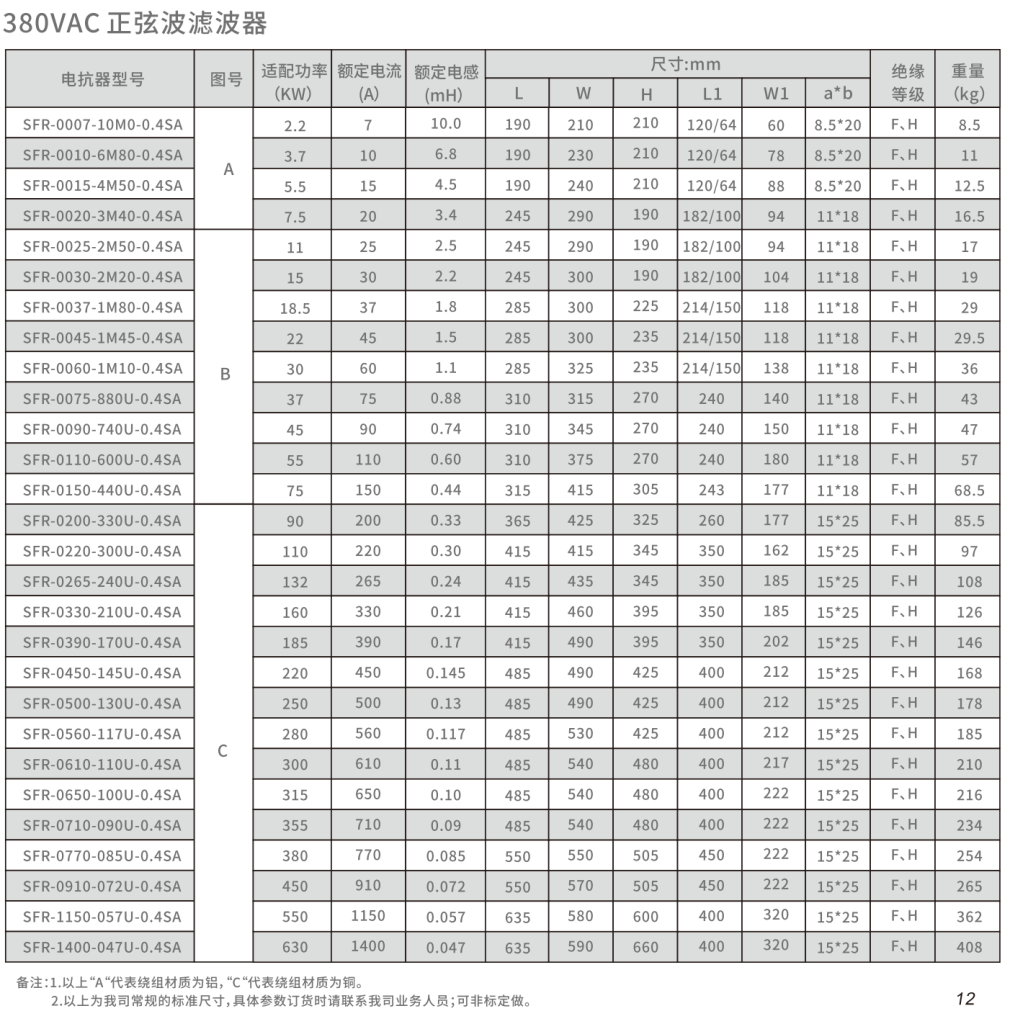

■産品尺寸圖product overview

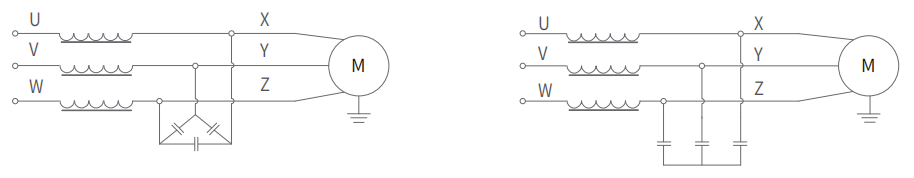

■電子原理圖Electronic schematic diagram

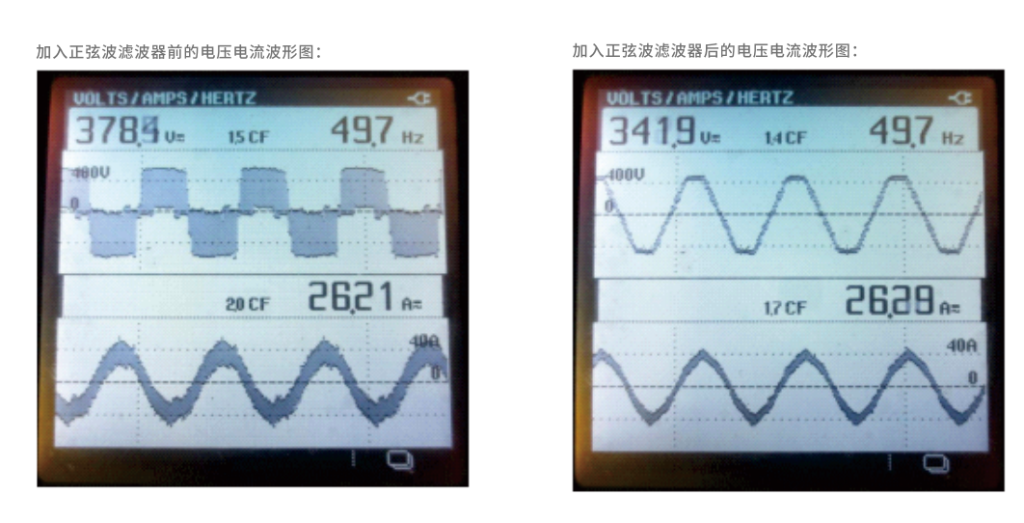

■加入正弦波濾波器前後的電壓電流波形圖對比
